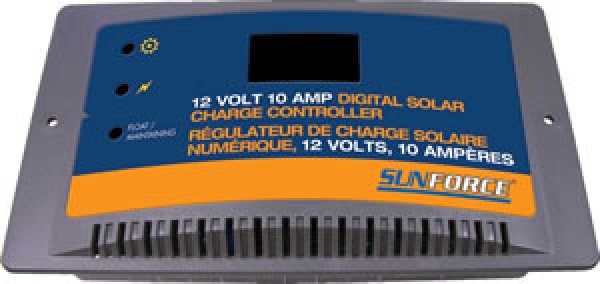

デジタルチャージコントローラー　12V 10A [923006]

このチャージコントローラーは、12V　鉛(Lead-acid)、ゲル(Gel-cell)バッテリーをソーラーパネルによる過充電から保護し、夜間時のバッテリーの放電を防ぎます。

ソーラーシステムのメンテナンスの手間を軽減し、バッテリ寿命を延ばします。

本体のＬＣＤデジタルメーターが、バッテリー電圧を連続的に表示します。
・バッテリーを過充電、放電から守ります
・12Vソーラーパネル、12Vバッテリー用
・10アンペアまでの充電電流に対応
・150ワットまでのソーラーパワーに対応
・ソーラーパネルとバッテリーを保護します
・バッテリー電圧を維持し、満充電を維持します。

＜取付＞
1.コントローラーを壁に取付けます
2.バッテリー側－をコントローラーBATTERY－に配線接続
3.バッテリー側＋をコントローラーBATTERY＋に配線接続
4.ソーラー側－をコントローラーARRAY－に配線接続
5.ソーラー側＋をコントローラーARRAY＋に配線接続

コントローラーからは、下記の長さの線が配線されています。
ソーラー側線長さ：90cm
バッテリー側線長さ：93cm

配線の線の太さ、長さは、コントローラーのパフォーマンスに影響します。以下をご参照下さい
ソリッドの線ではなく、より線(CVケーブル Cross-linked Polyethylene Insulated Vinyl Sheath Cable)をお奨めします

絶縁電線の許容電流（電気設備技術基準公示第29条）

導体サイズ		許容電流 （A）
より線mm2 ( sq )	単線mm	ゴム絶縁電流 ビニール絶縁電流
	1.0	16
	1.2	19
	1.6	27
	2.0	35
	2.6	48
	3.2	62
0.9		17
1.25		19
2		27
3.5		37
5.5		49
8		61
14		88
22		115
30		139
38		162
50		190

サイズ：表 ヨコ12.5cm X タテ6.5cm
　　　　　裏 ヨコ10cm X タテ5.9cm X 厚2cm

埋め込み又は、壁取付け（スタンド付）
屋内仕様
